一例20W荧光灯电子镇流器的电路图
来源:电工天下时间:2020-11-04 10:53:37 作者:老电工手机版>>
有关荧光灯电子镇流器的电路图,一款20W的荧光灯电子镇流器,其电路原理图是什么样的,在电路图中高频滤波电容器与高频电感是怎么工作的,一起来了解下。
20W荧光灯电子镇流器的电路图
以下为一款20W荧光灯电子镇流器的电路图,该电子镇流器电路如图:

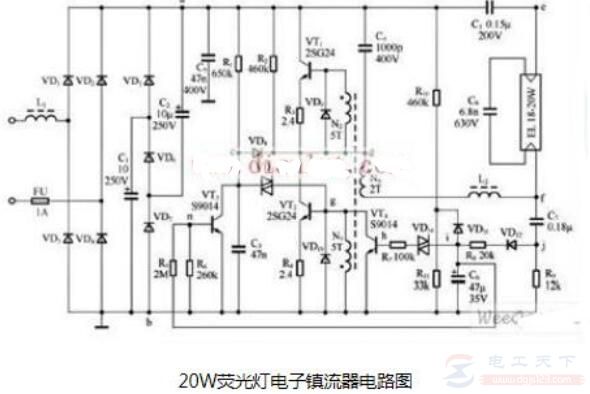

图:20W荧光灯电子镇流器的电路图
高频电感L1为射频干扰抑制电感,与高频滤波电容器C9相配合,可以有效地滤除半桥功率逆变电路中产生的高次谐波脉冲干扰电流对电网的污染,降低电子镇流器使用时对其他家用电器的射频干扰。
电子镇流器电路主要利用PTC元件的阻温特性,实现荧光灯灯丝的预热。

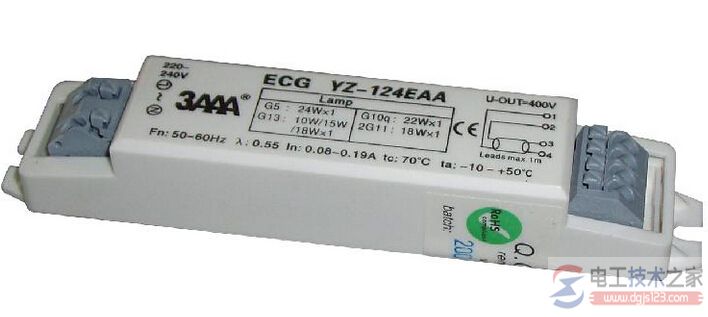

小知识:电子镇流器是镇流器的一种,是一种采用电子技术驱动电光源,产生所需照明的电子设备。此外,还有一种类型的镇流器是电感式镇流器(或镇流器)。
