伏安法测量小灯泡的电阻简图
来源:电工天下时间:2022-02-02 07:04:47 作者:老电工手机版>>

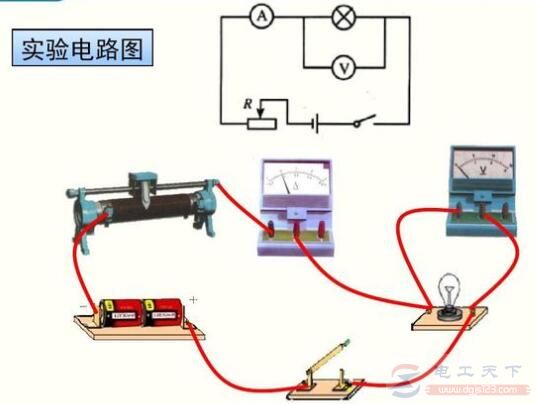

下图是测量小灯泡电阻的实验,也称为伏安法测电阻。
操作方法:移动滑动变阻器,使电压表的示数分别达到小灯泡标定的电压值,低于这个电压值两次,之后,读出电流表的示数。
通过实验数据发现,小灯泡的电阻不是一个定值,随亮度的增加,温度升高,电阻是增大的。
伏安法测量电阻的步骤:
1)断开开关,按照电路图连接电路;
2)接入电路的滑动变阻器阻值调到最大;
3)检查无误后,再闭合开关S,改变滑动变阻器的阻值读出对应的电流表读数 I1、电压表的示数U1,,并填入下面的表格中;
4)改变滑动变阻器的阻值再次读出对应的电流表电流表记录U2 I2,并填入下面的表格中;
5)重复第4步,记录出第三组数据 U3 I3。
6)断开开关,先拆除电源两极导线,再拆除其它部分实验线路;
7)整理好实验器材。
8)计算定值电阻R阻值 ,并算出三次阻值的平均值填入表格;书写实验报告。
