零线与地线接到同一个排是否可行
来源:电工天下时间:2020-12-13 20:09:26 作者:老电工手机版>>
有关零线与地线的接线问题,零线与地线接到同一个排是否可行,零线和地线短接会不会跳闸,分为二种情况,一是电闸使用了空气开关,就不会跳闸,二是电闸使了漏电开关,就会跳闸。
1、空气开关跳闸原理
空气开关跳闸与否,是通过检测线路上的电流来分断跳闸的,只有过载、短路才会跳闸。
比如空气开关型号C16,空气开关的额定电流16A,比如出线火线或零线上的电流,超过16A时空气开关就会跳闸,而电流小于16A,空气开关不会跳闸。
如果零线跟地线短接,零线跟地线的电压特别小,电流也会比较小,零线跟地线短接的电流,不会超过空开的额定电流值,那么空气开关不会跳闸。
比如火线跟地线短接,空气开关就会跳闸了,火线跟地线,火线跟零线之间的电压都是220V,火线接地相当于短路,短路电流是很大的,则空气开关会跳闸。
零线跟地线短接,空气开关是不会跳闸的。

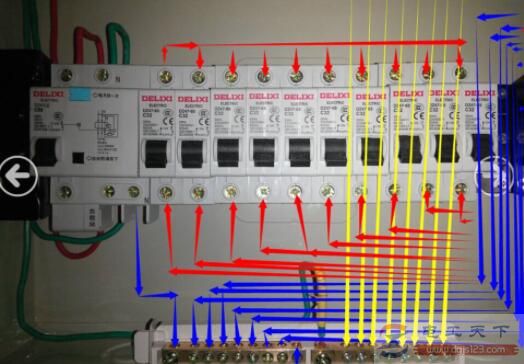

网络配图:接线排,仅供学习参考
2、漏电开关跳闸原理
漏电开关的功能,不仅具备空气开关过载,短路保护功能,还多了一个漏电保护的功能,漏电保护跳闸是通过,检测出线火线和零线之间的电流差,来分断跳闸的,如果火线和零线的电流差,达到了30毫安以后,漏电开关就会跳闸保护。
如果零线跟地线短接的话,这时零线上的电流,就会大于火线上的电流,虽然电压很低,电流很小,但是也会有超过30毫安的电流差,所以漏电开关会跳闸保护。
零线跟地线短接,使用空气开关不会跳闸,但使用漏电开关就会跳闸。
