行程开关的组成部分
来源:电工天下时间:2019-11-26 09:15:33 作者:老电工手机版>>
本文介绍了不同行程开关的组成部分,行程开关按结构可分为直动式、滚轮式、微动式和组合式,这里重点介绍这几种行程开关的结构组成,一起来学习下。
行程开关的组成部分
行程开关按结构可分为直动式、滚轮式、微动式和组合式。

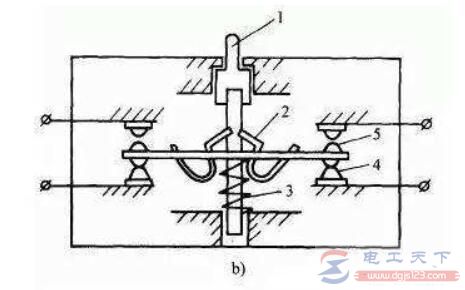

1、直动式行程开关组成
1)推杆
2)弹簧
3)动断触点
4)动合触点
直动式行程开关的动作原理:
由运动部件的撞块碰撞,当外界运动部件上的撞块碰压按钮使其触头动作,当运动部件离开后,在弹簧作用下,其触头自动复位。

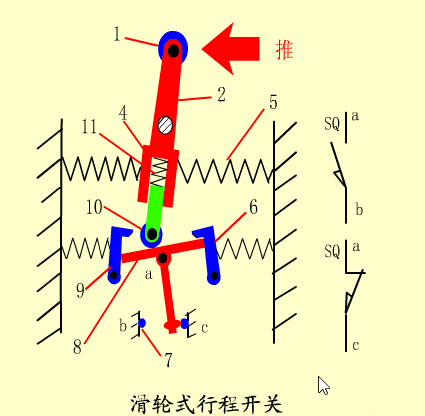

2、滚轮式行程开关组成
1)滚轮
2)上转臂
3)5、11,弹簧
4)套架
6)滑轮
7)压板
8)9-触点
10)横板

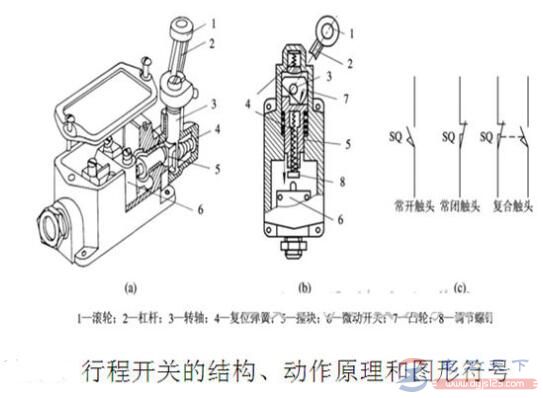

滚动式行程开关的动作原理:
当运动机械的挡铁(撞块)压到行程开关的滚轮上时,传动杠连同转轴一同转动,使凸轮推动撞块,当撞块碰压到一定位置时,推动微动开关快速动作。
当滚轮上的挡铁移开后,复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原,它是依靠运动机械反向移动时,挡铁碰撞另一滚轮将其复原。
3、微动开关式行程开关的组成
1)推杆
2)弹簧
3)压缩弹簧
4)动断触点
5)动合触点
以上介绍了三种行程开关的结构组成,希望对大家有所帮助。
