一文看懂LED色温调节的新方法
来源:电工天下时间:2022-07-20 06:18:35 作者:老电工手机版>>
有关LED色温调节的方法,新方法采用PWM调光驱动电源方案,在电源后端电路中增设色温调节电路,该色温调节方法的工作过程及注意事项有哪些,怎么来试验验证该方法的正确性,下面来了解下。
一、LED色温调节的新方法
新方法采用PWM调光驱动电源方案,在电源后端电路中增设色温调节电路,该色温调节电路采用PWM开关调光的方式调节冷白LED阵列和暖白LED阵列的导通时间比例,实现色温调节,结构框图如图3。
该方案采用PWM1信号控制电源的调光端子,通过调节PWM1的占空比来调节LED的输出电流Io进而实现LED灯具调光。
为了实现色温调节,将导通压降比较接近的一路冷白LED阵列和一路暖白LED阵列并联接于电源输出端,采用功率开关管MOS1和MOS2分别控制冷白LED阵列的通断和暖白LED阵列的通断。PWM2信号连接MOS1的栅极,实现对冷白LED阵列导通时间的控制,PWM2经反相器后得到反相的信号PWM3连接MOS2栅极,控制暖白LED阵列的导通时间。PWM2为高电平时,PWM3为低电平,故冷白LED阵列导通,暖白LED阵列断开,反之亦然。调节PWM2的占空比来调节单位时间内冷白LED阵列和暖白LED阵列的导通时间比例,利用人眼存在暂留时间,实现了色温的变化效果。
图3:新方法系统结构框图
二、色温调节方法的验证
为了验证这种方法,采用MB39C602的LED可调光方案,在其后端增设上述色温调节电路,并进行了测试。图4给出了不调节色温、仅调节亮度(图中体现为电功率变化)时,色温随功率变化的曲线。图4中的冷白、偏冷白、中性白、偏暖白、暖白五个典型应用色温梯度的曲线均趋于一条平行线,说明在不调节色温时仅调节亮度,色温变化不大。图5给出了不调节亮度、仅调节色温时,功率随色温变化的曲线。图5中给出了实际常用的三个功率梯度,三个功率梯度曲线均趋于一条平行线,说明在不调节亮度时仅调节色温,对输入功率影响不大。

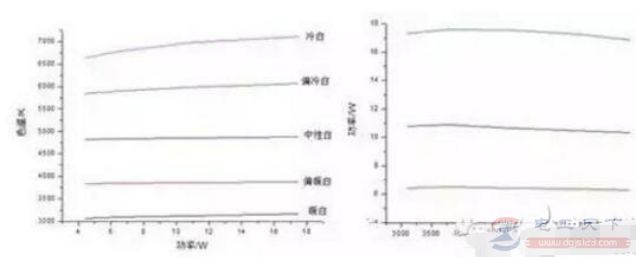

图4、图5:色温随功率变化的曲线、电源功率随色温变化的曲线
图6给出了不调节亮度、仅调节色温时,光通量随色温变化的曲线。图6中给出的光通量梯度曲线幅度变化不大,说明在不调节亮度时仅调节色温,亮度变化有限。

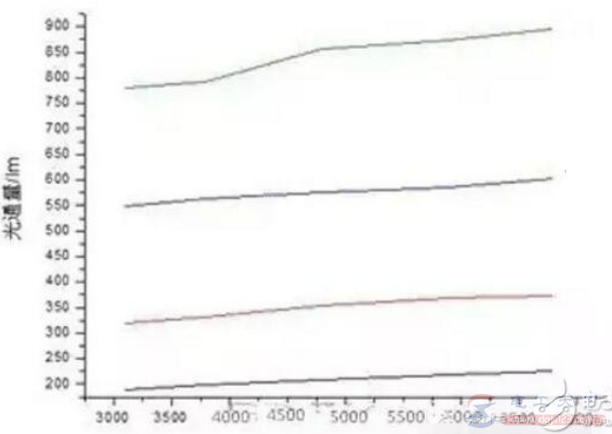

图6:光通量随色温变化的曲线
由上述测试结果可知,新方法在不同亮度条件下,可以满足较大范围的LED灯具的色温调节。不调节亮度仅调节色温时,电源的输入功率波动较小且光通量变化不大。不调节色温仅调节亮度时,色温变化较小。能够满足独立调节色温和独立调光的要求。如此,就解决了LED色温调节的常规方法只能调节色温难以实现调光的问题,同时避免因电源输出功率过小而降低电源效率及LED光效的问题。
