日光灯换LED灯管的接线方法
来源:电工天下时间:2020-11-03 09:58:36 作者:老电工手机版>>
有关日光灯换LED灯管的方法,考虑到二者的驱动电路原理完全不同,建议直接购买套装LED的灯具,无需复杂的接线,直接换装就行,一起来看下具体操作方法。
日光灯换LED灯管的接线方法

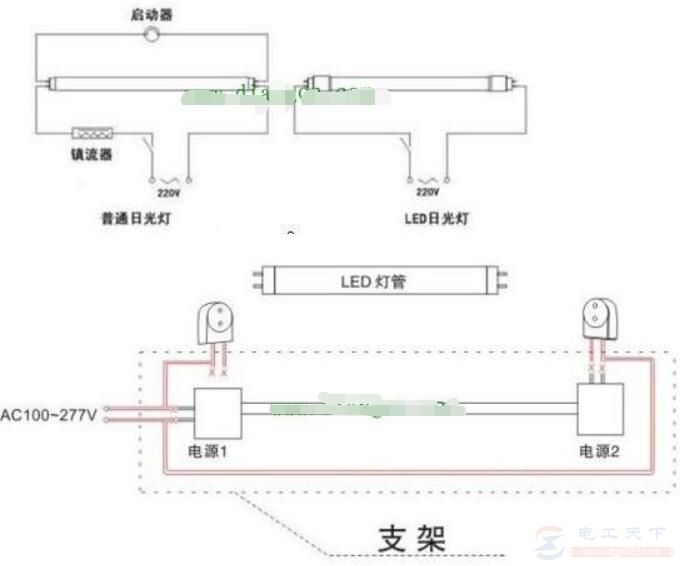

1、 普通荧光灯管和LED灯管的驱动电路原理不同,在换成LED灯管时,原普通荧光灯管上的镇流器、启辉器均不能使用,需要全部更换为LED的灯具。
2、操作方法:直接拆下旧普通荧光灯管的灯具,将220V供电的套装LED的灯具的两个220V进线端,直接连接到220V供电端就可以了。
把日光灯灯管更换成LED灯管的二种方法
1.拆除旧的日光灯灯管
先把家里电路的总闸关了,灯管有两种安装方法:
第一种安装方法:一种旧的安装方式,两边有弹簧,用点力向其中一边推一下即可出来,在安装时也是如此,将灯管一边的两个接线柱(也叫接线插脚或插针)对准一边插座的两个孔,用力向一边按一下,灯管就可以装上去了。
第二种安装方式:扭动式的,两边都有一条逢,将灯管向顺着那条缝隙放进去,再扭转半周,即可卡住灯管了。
了解了这2种灯管的安装方式,就可以轻松将它拆出来,如果灯管是第一种安装方式,只要单手握住灯管往一端用力推一下,就可以轻松拆出来;如果是第二种安装方式,则更简单,只要把灯管旋转半圈,使灯管的接线插针正好对准灯管支架的安装缝,就可以轻松拆除灯管。

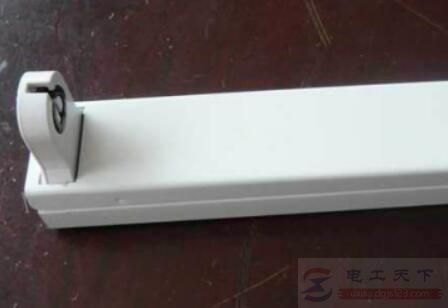

2.拆除支架盖板
常用的支架盖板有2种,一种是盖板直接压紧底板的,对于这种盖板我们可以左手压紧底板,右手握住盖板往上拉,就可以拆除盖板。
还有一种是用螺丝把盖板锁在底板上的,这种直接用螺丝刀把螺丝拧开,就可以拆除。

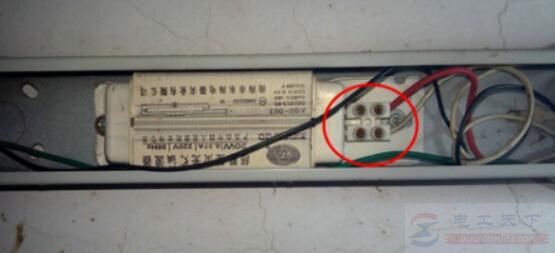

3.拆除电子镇流器
电子镇流器的输入端接电网,电子镇流器的输出端接日光灯灯管的两端,用斜口钳剪断电子镇流器的输入线和输出线,并用螺丝刀把固定电子镇流器的螺丝拧出来就可以轻松拆除电子镇流器。
4.接线
用剥线钳把电网的电线和支架端口进线剥好,露铜3CM以便接线,把电网的电线和支架端口进线接好,并用电工胶带包好。

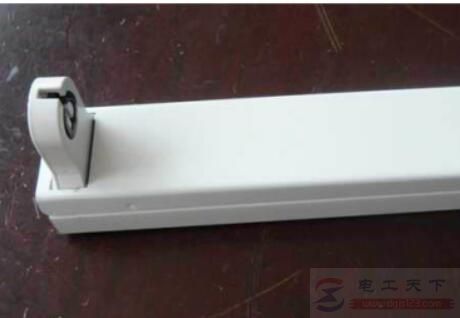

5.盖紧盖板
把包好的电线理顺,并固定在支架线槽内,用双手握住盖板,往下用力按,就可以盖进盖板。

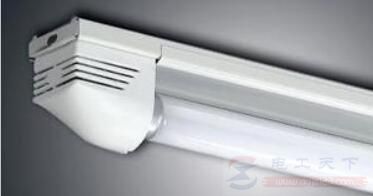

6.安装LED灯管
把LED灯管两端的接线插针对准支架的安装缝,即可轻松放进去,再扭半圈,就把LED灯管安装好了。完成LED灯管的更换。
以上就是日光灯换LED灯管的接线方法,希望对大家有所帮助。
