万用表怎么测量电压,万用表测量电压的方法图解
来源:电工天下时间:2019-06-26 09:57:43 作者:老电工手机版>>
有关万用表怎么测量电压的方法,包括直流电压的测量,交流电压的测量,数字万用表怎么测电压的实例图解,分享了详细的电压测量步骤,供大家学习参考。
用万用表测量电压的正确方法
一、万用表怎么测量电压
1、直流电压的测量
比如电池、随身听电源等。
首先,将黑表笔插进“com”孔,红表笔插进“V Ω ”。把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量。
如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
2、交流电压的测量
表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。
交流电压无正负之分,测量方法跟前面相同。
无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。
注意,测交流电,将数字万用表打到AC 交流电压档,把表笔接到被测电路的两端,万用表显示的就是被测电压。如果是测直流电,将数字万用表打到DC 直流电压档,把表笔接到被测电路的两端,万用表显示的就是被测电压。如果电压是正,则红表笔所接的点是高电位,黑表笔所接的点是低电位;如果电压是负,则红表笔所接的点是低电位,黑表笔所接的点是高电位。
二、数字万用表怎么测电压

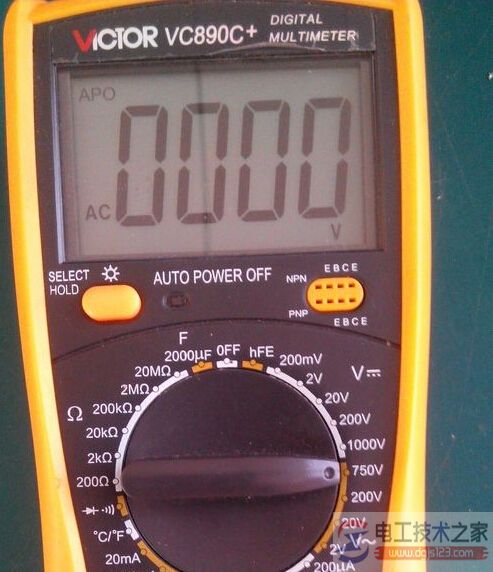

首先,将万用表打开,测试中国的市电,AC220V,但是如果在测试电压不清楚的情况下,应该将最量程打到AC750V,~波浪形代表的是交流电压,旋转转盘的时间不要选择错误。

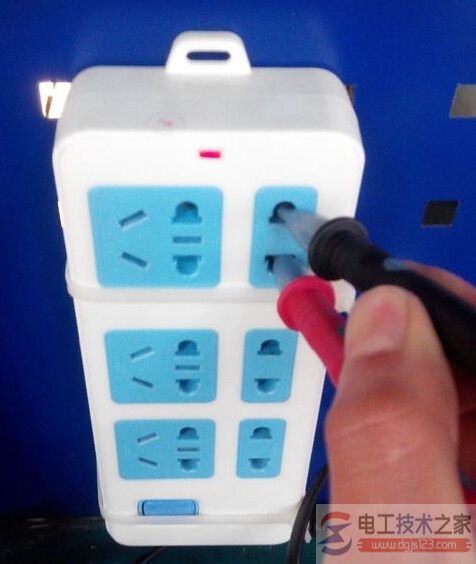

将红色表笔和黑色表笔分别插在排插座内,然后观察万用表上的数字变化,测得电压为AC222V,因为交流电是变化的,但是这个电压在变化范围内属于正常值。

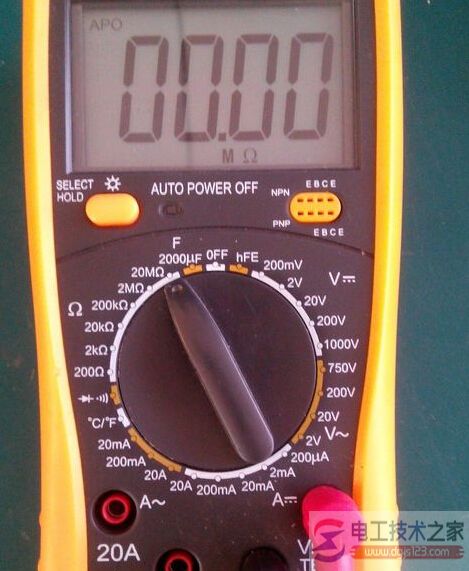

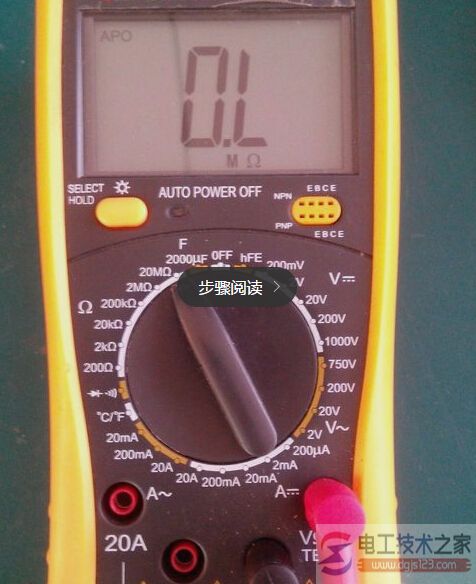

接下来来测试电阻的阻值,首先将转盘转在电阻档的最大位置20M,因为在不清楚电阻阻值的情况下,将量程打到最大。

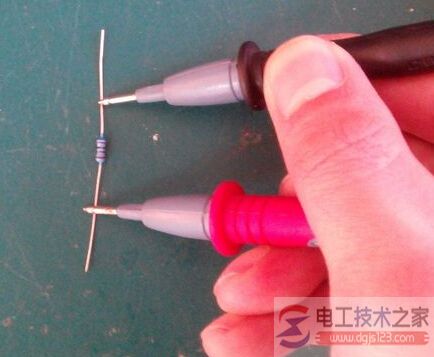

然后将红色表笔和黑色表笔接在电阻的两端进行测试,这时万用表显示的阻值为0,这时我们再依次将转盘减小量程直到显示正确的阻值为止。

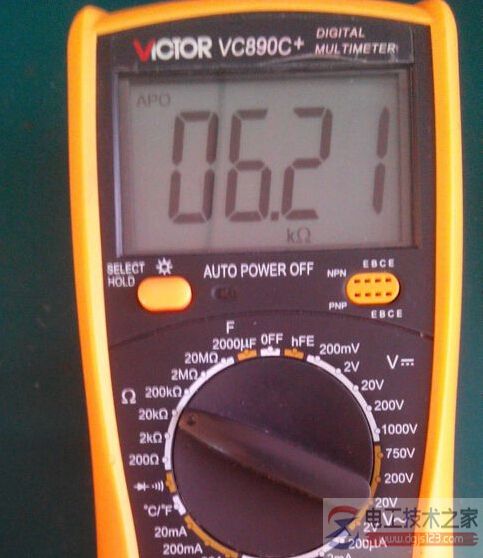

通过调节转盘的量程,我们在10K的位置测试得到阻值为6.21K的阻值,现在我们测试完成。
--- 分隔线
以下内容选自百度知道中有关 万用表如何测量电压与电流的方法,一起来学习下。
三、万能表怎么测电压,电阻,电流?
比如家里的插座,怎么调档测??在电厂里的盘柜,又是怎么测盘柜里的端子有没有电?

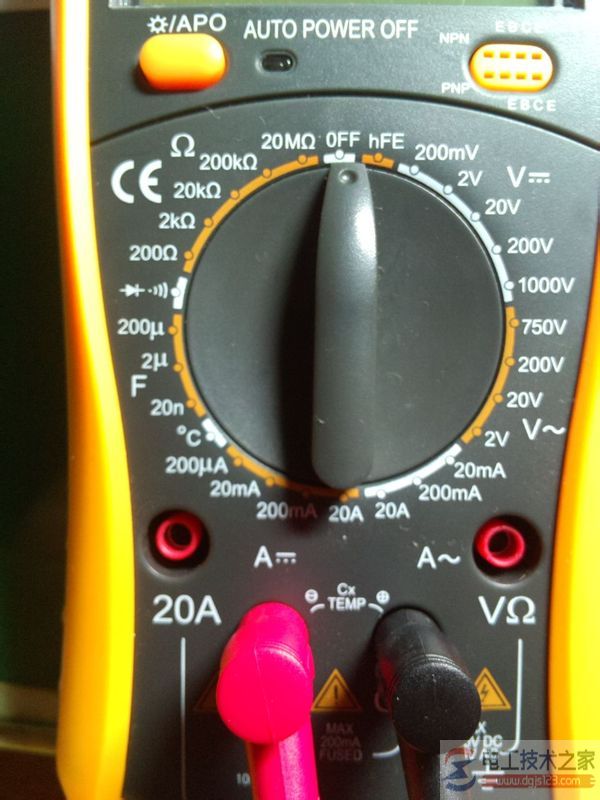

这个表看不到2个表笔下面的符号,也不好说该把表笔插到哪个测量孔。
一般黑表笔插标记COM或者接地符号的孔,红表笔就需要按测量要求插相应的孔。
测量电压电阻时,红表笔插V孔。测量电流时,插标记A的孔,只有测量20A电流时,才插标记20A的孔。
我把你的表画了几个区,
A:电阻区
B:三极管测量
C:直流电压
d: 交流电压
E:交流电流
F:直流电流
G: 二极管和通断测量
H:电容测量
X: 20A电流特别档。使用时,红表笔插到标记X的插孔。
现在表笔的位置应该是测量小电流以及电容和温度的插孔。平时,应把表笔插到V插孔中。
测量家庭用电的电压,电柜的电压,应该把红表笔放到右上的孔内。并把旋钮调到V~750V档位。
注意,这个表盘表笔遮挡标记不是很清楚,以表的说明书为准。
或者追问。
标记A的插孔和20A的插孔,使用时千万注意。放炮可是危险的很。
追问:
一般测一个东西,有没有电,是测他什么的?电压、电流还是电压?打倒什么档?怎么测?
追答:
有没有电,一般从2方面来讲。
一个是安全角度。一般是说是否对人构成威胁。国家定义的安全电压是36V。此时测量的是人所触摸的点,对地的电压。万用表使用电压档,V~ 750v。最常用的工具是试电笔。
另一个方面是指设备是否通电,通电是否符合要求。对于家庭和工业来说,常见的是单相AC220V,以及三相电。三相电的火线与火线之间是 AC380V。火线与零线之间是AC220V。万用表打到V~ 750v档,表笔分别接触要检查的2个点之间。
测量电压时,表笔都要在V插孔!!!。
你的电工知识还很少,一定要在专业人员指导下操作。电,是不可以随意玩的。
追问:
请问打到直流电压档还是交流电压档?一般直流、交流电压都在什么情况下测量?分什么情况的?
追答:
测量家庭用电,都使用交流档。
测量电池、稳压电源(充电器输出之类)使用直流档。
无论交流档还是直流档,在不知道电压的情况下,要从最高档位开始测量。如果显示过小,再减小档位。
追问:
测量电压时,不知道选交流还是直流,那怎么办?把表调到交流测量直流,搞错了,怎么样?
追答:
直流电压测量时使用了交流档位,测量结果不正确,可能大也可能小。
交流电压使用直流档测量,一般没显示。
