热继电器怎么接线,热继电器电动机保护电路接线图
来源:电工天下时间:2022-10-05 08:11:49 作者:电工阿飞手机版>>
有关热继电器电动机保护电路的接线图,热继电器实物接线图,关于热继电器怎么接线的具体方法,对电动机的短路保护的方法有哪些,下面具体来看下。

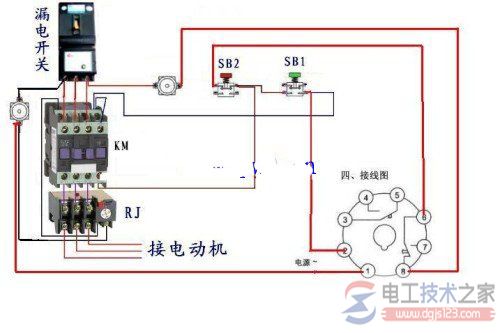

热继电器实物接线图
如下图:
电动机热继电器保护电路图
热继电器存在不易克服的下述缺点:双金属片受热弯曲过程中,热量的传递需要较长的时间,因此,热继电器不能用作短路保护,而只能用作过载保护。热继电器实物接线图
对电动机的短路保护,通常采用在电源回路中串接熔断器的方法来实施;热继电器依赖于机械结构所形成的机械动作来实现停机保护,当动作结构产生机械疲劳(老化)、机型形变时,会使动作阀值偏离设定值,造成误动作或保护失效;普通的热继电器,不具备断相保护功能。
热继电器对电动机保护的电路图(热继电器实物接线图):
热继电器FR1串接于主电路中,FR1的常闭触点串接于控制回路,过载故障发生时,FR1控制触点断开,交流接触器KM1线圈失电,KM1开断,起到过载停机保护作用。
